Mae model offer peiriant yn god cynnyrch sy'n cynrychioli'n gryno fath, perfformiad, nodweddion strwythurol, a phrif baramedrau technegol yr offeryn peiriant. Sut mae model offer peiriant yn cael ei lunio? Beth yw'r manylebau ar gyfer fformat y model offer peiriant?
Dull casglu model offer peiriant:Y model o offeryn peiriant yw cod y cynnyrch offeryn peiriant, a ddefnyddir i nodi'r math o offeryn peiriant, nodweddion cyffredinol a strwythurol, prif baramedrau technegol, ac ati Y model offeryn peiriant yw cod y cynnyrch offeryn peiriant, ac mae gan bob gwlad ei dull ei hun ar gyfer llunio modelau offer peiriant.
Mae GB/T15375-94 "Dull ar gyfer Llunio Modelau Offer Peiriant Torri Metel" yn nodi bod modelau offer peiriant fy ngwlad yn cynnwys llythrennau pinyin Tsieineaidd a rhifolion Arabaidd yn unol â phatrwm penodol.
1. Model casgliad o offer peiriant cyffredinol

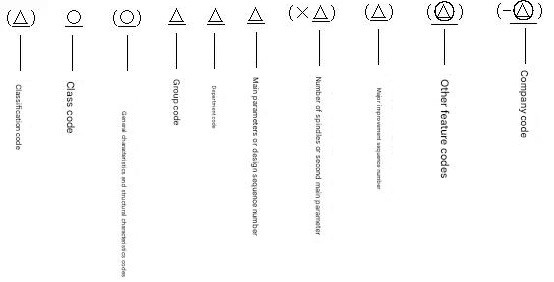

Dull cynrychioliad modelau offer peiriant cyffredinol yw:
Nodyn:① Nid yw'r cod neu'r rhif gyda "( )" yn nodi unrhyw beth pan nad oes cynnwys. Os oes cynnwys, ni fydd yn cael ei amgáu â braced.
② Mae'r cymeriadau â "○" yn llythrennau seinegol Tsieinëeg mewn priflythrennau;
③ Mae'r rhifau â symbol "△" yn rhifolion Arabaidd;
④ Mae'r rhai sydd â'r symbol "△" yn briflythrennau seinegol Tsieineaidd neu rifolion Arabaidd neu'r ddau.
(1) Categori cod offeryn peiriant

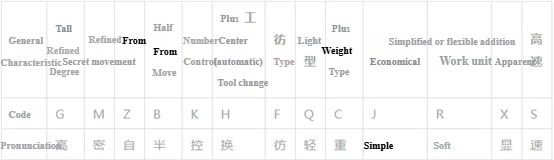

(2) Cod nodweddiadol yr offeryn peiriant
(3) Cod nodwedd strwythurol
Er mwyn gwahaniaethu offer peiriant gyda'r un prif baramedrau ond strwythurau gwahanol, defnyddir llythrennau seinegol Tsieineaidd yn y rhif model. Er enghraifft, gellir deall yr "A" yn rhif model y turn cyffredinol CA6140 fel: mae strwythur turn cyffredinol CA6140 yn wahanol i'r turn cyffredinol C6140.
(4) Cod grŵp a chyfres o offer peiriant
Fe'i cynrychiolir gan ddau rifol Arabeg, y cyntaf yn cynrychioli grŵp a'r ail yn cynrychioli cyfres. Rhennir pob math o offeryn peiriant yn 10 grŵp, a rhennir pob grŵp yn 10 cyfres. O fewn yr un math o offer peiriant, ystyrir bod y rhai sydd â'r un cynllun sylfaenol neu gwmpas defnydd yn yr un grŵp. O fewn yr un grŵp, ystyrir bod y rhai sydd â'r un paramedrau sylfaenol, prif strwythur a chynllun yn yr un gyfres.
(5) Prif baramedrau'r offeryn peiriant, rhif dilyniant dylunio ac ail baramedrau
Prif baramedrau offer peiriant:yn cynrychioli maint y manylebau offer peiriant. Yn y model offer peiriant, rhoddir gwerth trosi'r prif baramedrau mewn niferoedd (1/10 neu 1/150)
Rhif dilyniant dylunio:Pan na ellir ei fynegi gan brif baramedr, defnyddir y rhif dilyniant dylunio yn y model.
Yr ail baramedryn gyffredinol yw nifer y gwerthydau, rhychwant mwyaf, hyd gweithio mwyaf, hyd arwyneb gweithio y bwrdd gwaith, ac ati, sydd hefyd yn cael ei fynegi mewn gwerthoedd wedi'u trosi.
(6) Dilyniant nifer o welliannau mawr i offer peiriant
Pan fo gwelliannau sylweddol ym mherfformiad offer peiriant a gosodiad strwythurol, mae'r dilyniant gwelliant mawr rhif A, B, C, ac ati yn cael ei ychwanegu at ddiwedd y model offeryn peiriant gwreiddiol.
(7) Codau nodwedd eraill:Wedi'i nodi gan lythrennau ffonetig Tsieineaidd neu rifolion Arabaidd neu gyfuniad o'r ddau. Defnyddir yn bennaf i adlewyrchu nodweddion gwahanol fathau o offer peiriant. Er enghraifft, ar gyfer offer peiriant CNC, gall adlewyrchu gwahanol systemau CNC; ar gyfer offer peiriant cyffredinol, gall adlewyrchu'r amrywiadau o'r un model o offer peiriant.
(8) Cod menter:Pan fo'r uned gynhyrchu yn ffatri offer peiriant, fe'i cynrychiolir gan brif lythrennau seinegol Tsieineaidd y ddinas lle mae'r ffatri offer peiriant wedi'i leoli a rhif dilyniant sefydliad y ffatri yn y ddinas, neu briflythrennau seinegol Tsieineaidd enw'r ffatri offer peiriant.

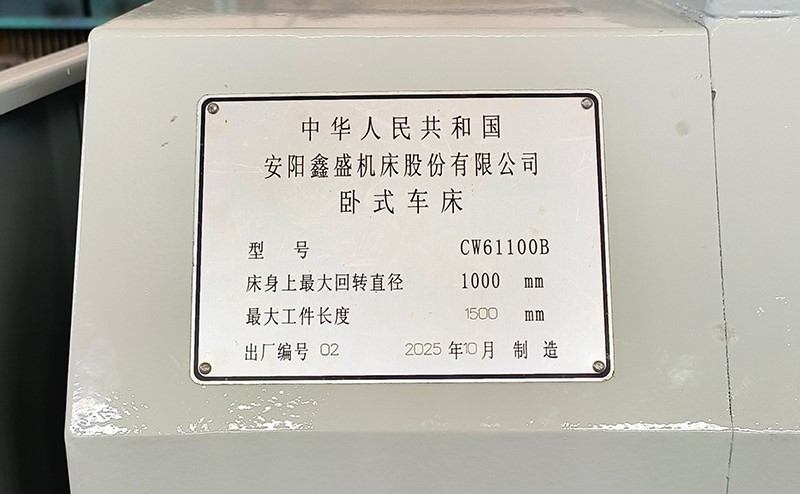

Enghraifft o gasgliad model ar gyfer offer peiriant cyffredinol:
2. Model casgliad o offer peiriant arbennig

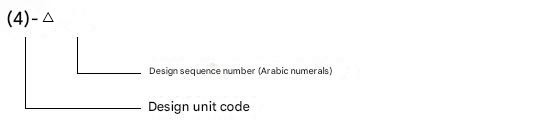

1) Dull o nodi model offeryn peiriant arbennigYn gyffredinol, mae model offeryn peiriant arbennig yn cynnwys cod yr uned ddylunio a rhif y dilyniant dylunio, a'i ddull dynodi yw:
2) Cod yr uned ddylunioyn cynnwys y gwneuthurwr offer peiriant a chod uned ymchwil offer peiriant (a leolir ar ddechrau'r model), gweler Atodiad A o'r Dull Casglu Model Offeryn Peiriant Torri Metel (GB/T15975-1994).
3) Rhif dilyniant dylunio offeryn peiriant arbennigyn cael ei drefnu yn ôl dilyniant dylunio rhif yr uned (gan ddechrau o "001"), wedi'i leoli ar ôl cod yr uned ddylunio, a'i wahanu gan "-", darllenwch fel "i".
Er enghraifft, mae'r 100fed teclyn peiriant pwrpas arbennig a ddyluniwyd ac a weithgynhyrchwyd gan Beijing No. 1 Machine Tool Plant yn beiriant melino pwrpas arbennig, model B1-100.
